SK海力士公布未來存儲路線圖

HBM5 (E) 內存2029~2031年推出
2025-11-04
來源:IT之家
關鍵詞: SK海力士 存儲 HBM5 DRAM DDR5

11 月 4 日消息,SK 集團本年度的 AI 峰會正在韓國首爾舉行,在昨日的主題演講中,SK 海力士社長郭魯正公布了該企業的存儲路線圖:

format,f_avif.avif (1).jpg

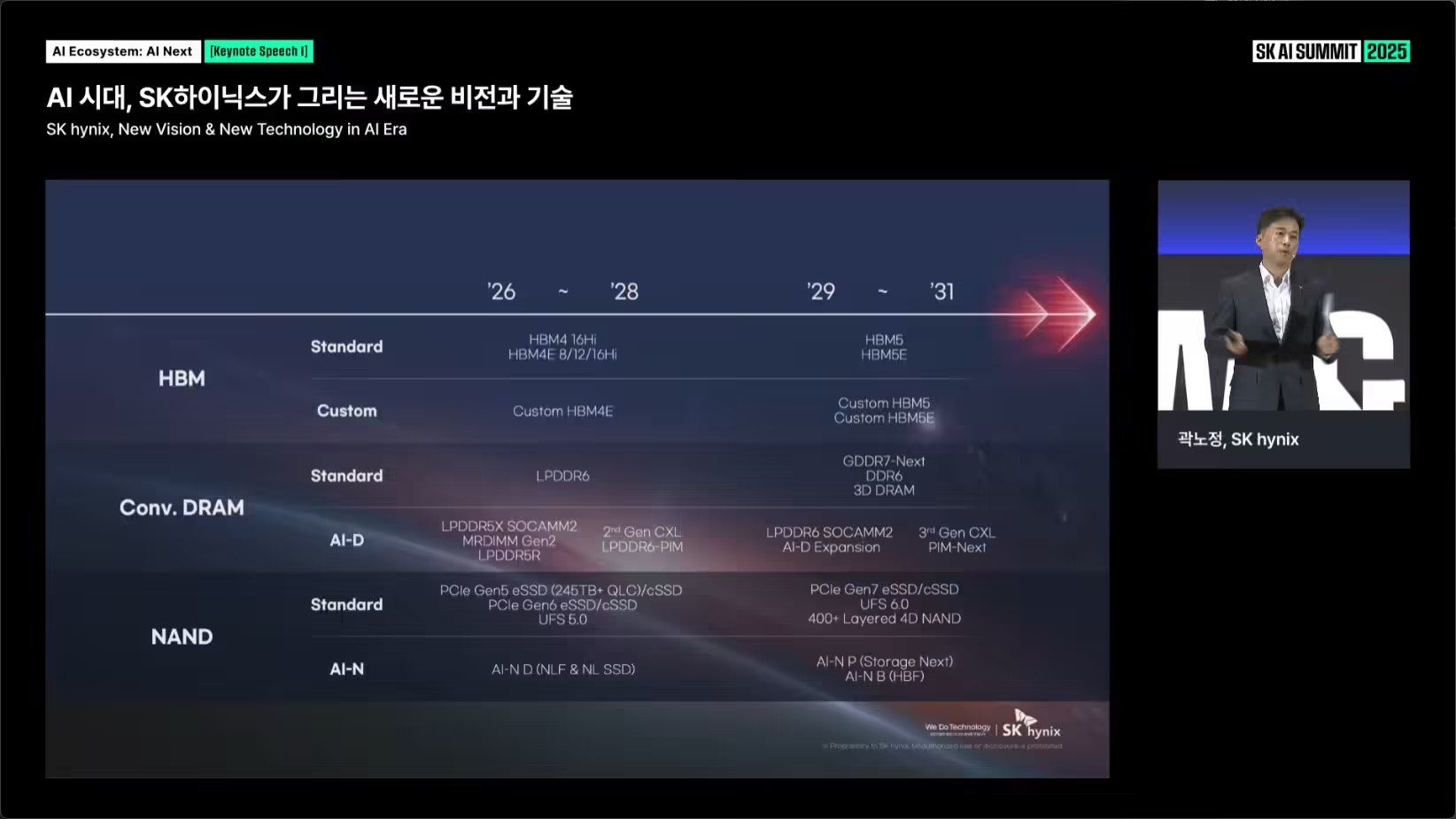

在 2026~2028 年的近期,SK 海力士將推出 16 層堆疊的 HBM4 內存,并從 HBM4E 開始供應定制化 HBM 解決方案;通用 DRAM 部分則將提供 LPDDR5R、標準與集成計算功能的 LPDDR6;至于 NAND 部分則將見到 PCIe Gen6 企業級與客戶端固態硬盤和 UFS 6.0 的誕生。

對于 2029~2031 年的中期,SK 海力士則將全面進入 HBM5 (E) 世代;通用 DRAM 領域下一代 GDDR、DDR6 以及晶體管結構上發生重大變化的 3D DRAM 都將面世;至于 NAND 部分,400+ 層堆疊 NAND、PCIe Gen7 SSD、UFS 6.0 都將到來。

format,f_avif.avif (2).jpg

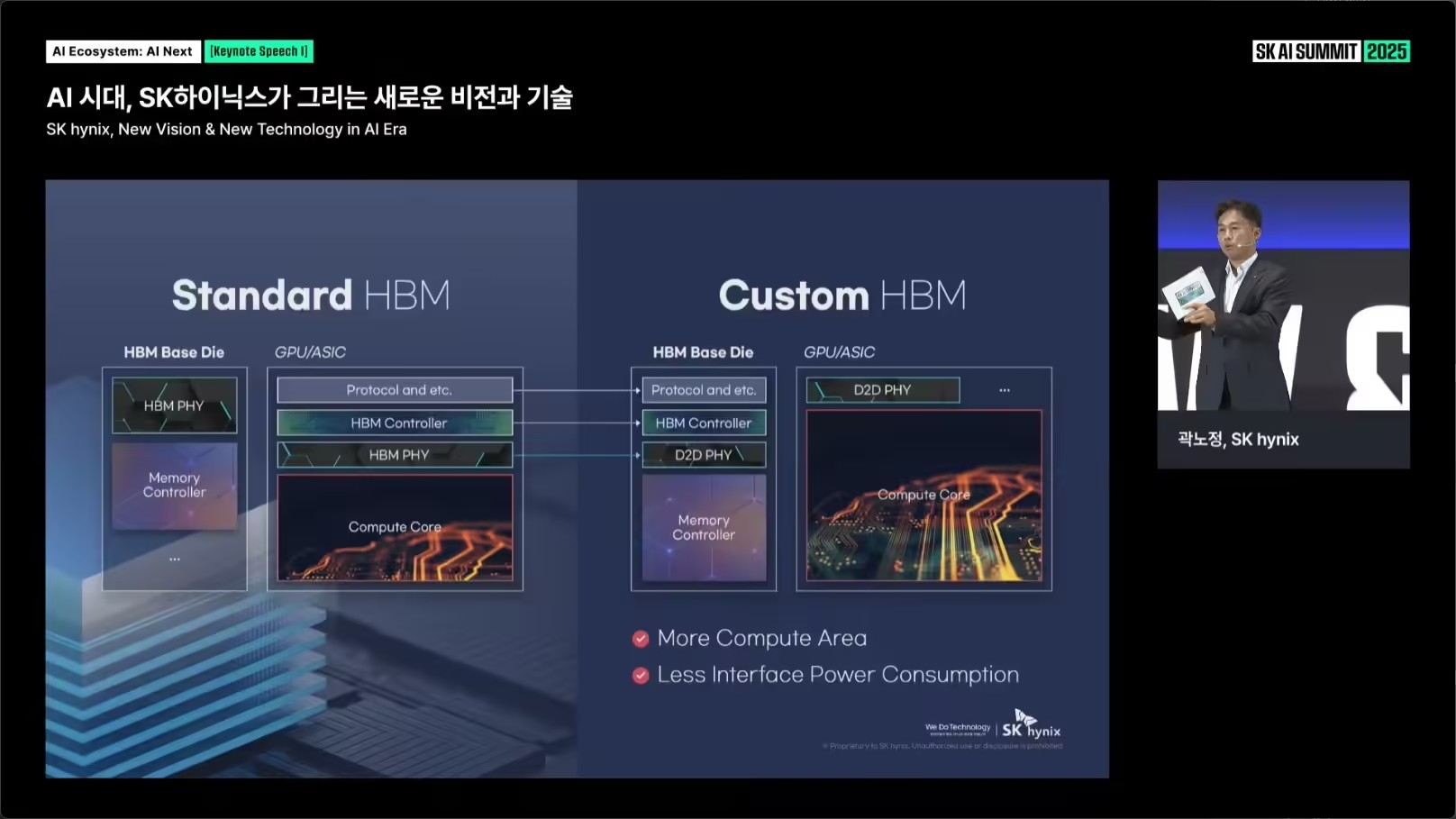

在 SK 海力士的設想中,定制 HBM 的一大變化是將協議及其它、控制器等部分從 XPU 芯片移至 HBM 的基礎裸片 (Base Die) 中,為計算單元挪出更多空間,并降低數據接口方面的能耗。

format,f_avif.avif (3).jpg

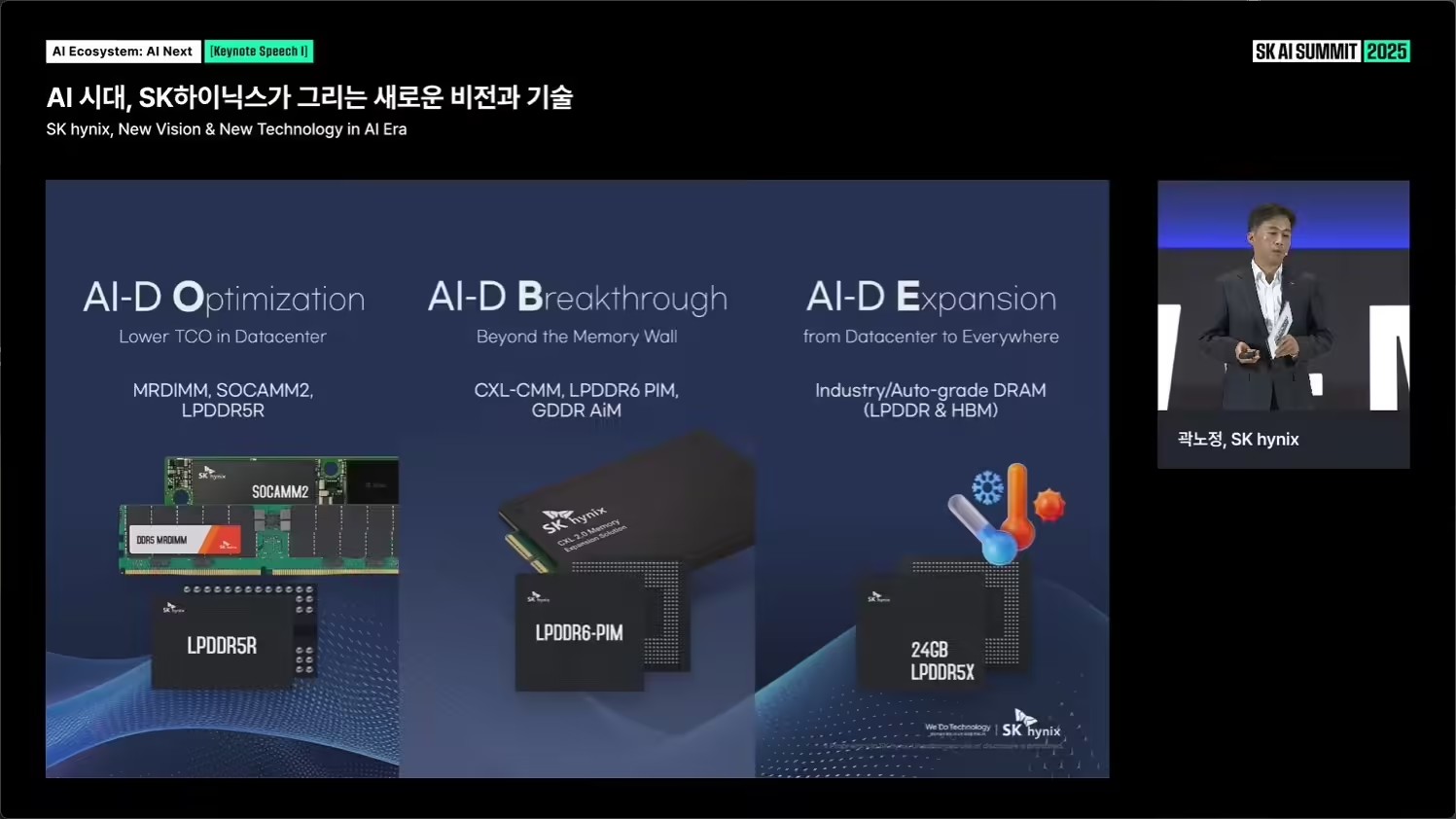

SK 海力士為 AI 時代的 DRAM 內存劃出了三大發展方向:以低功耗高性能降低 TCO 的 AI-D O、集成計算能力跨越內存墻的 AI-D B、擴展應用領域的 AI-D E。
